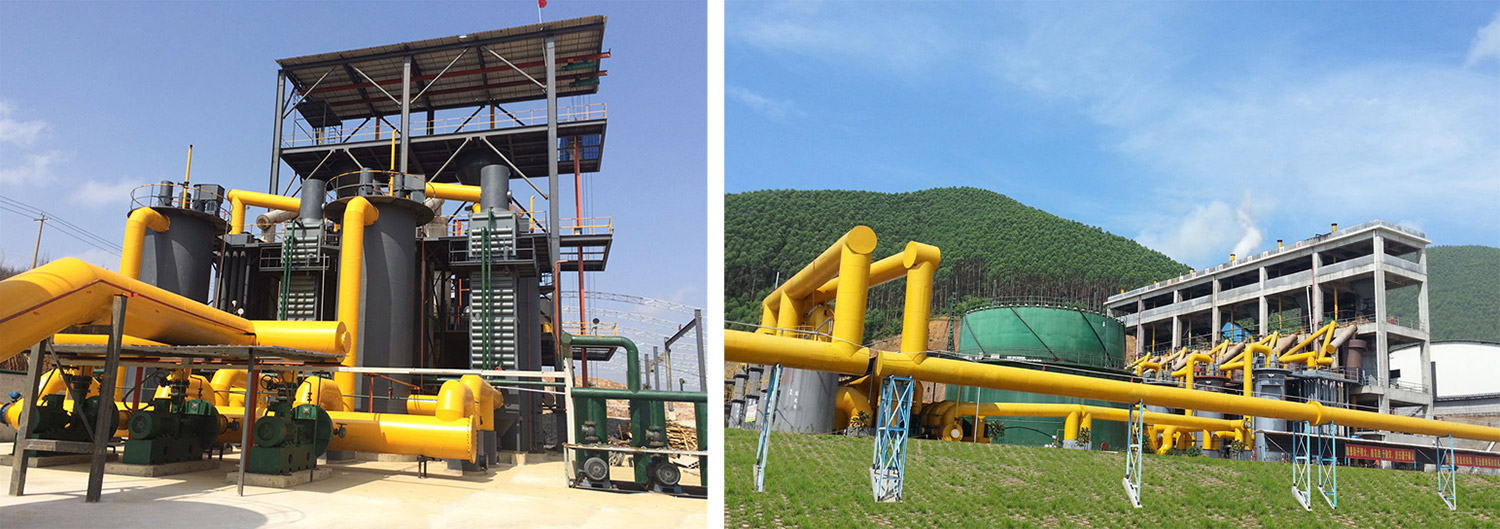

兩段式煤氣發生爐冷煤氣站:
兩段式煤氣發生爐產生的煤氣分為上段煤氣和下段煤氣。上段煤氣先進入一級電捕焦油器,脫除重質焦油及灰塵,其工作溫度為90~150℃之間,再進入間接冷卻器,在間接冷卻內煤氣被冷卻至35~45℃左右。下段煤氣經旋風除塵器除塵,除塵后的溫度大約在450~550℃。繼而進入風冷器冷卻,溫度降至65~85℃。通過間冷器冷卻,被循環冷卻水間接冷卻至35~45℃,被間接冷卻的上段煤氣和下段煤氣進入二級電捕輕油器再一次脫油、除塵。被冷卻凈化的煤氣經加壓機加壓,通過煤氣管道輸送使用。
