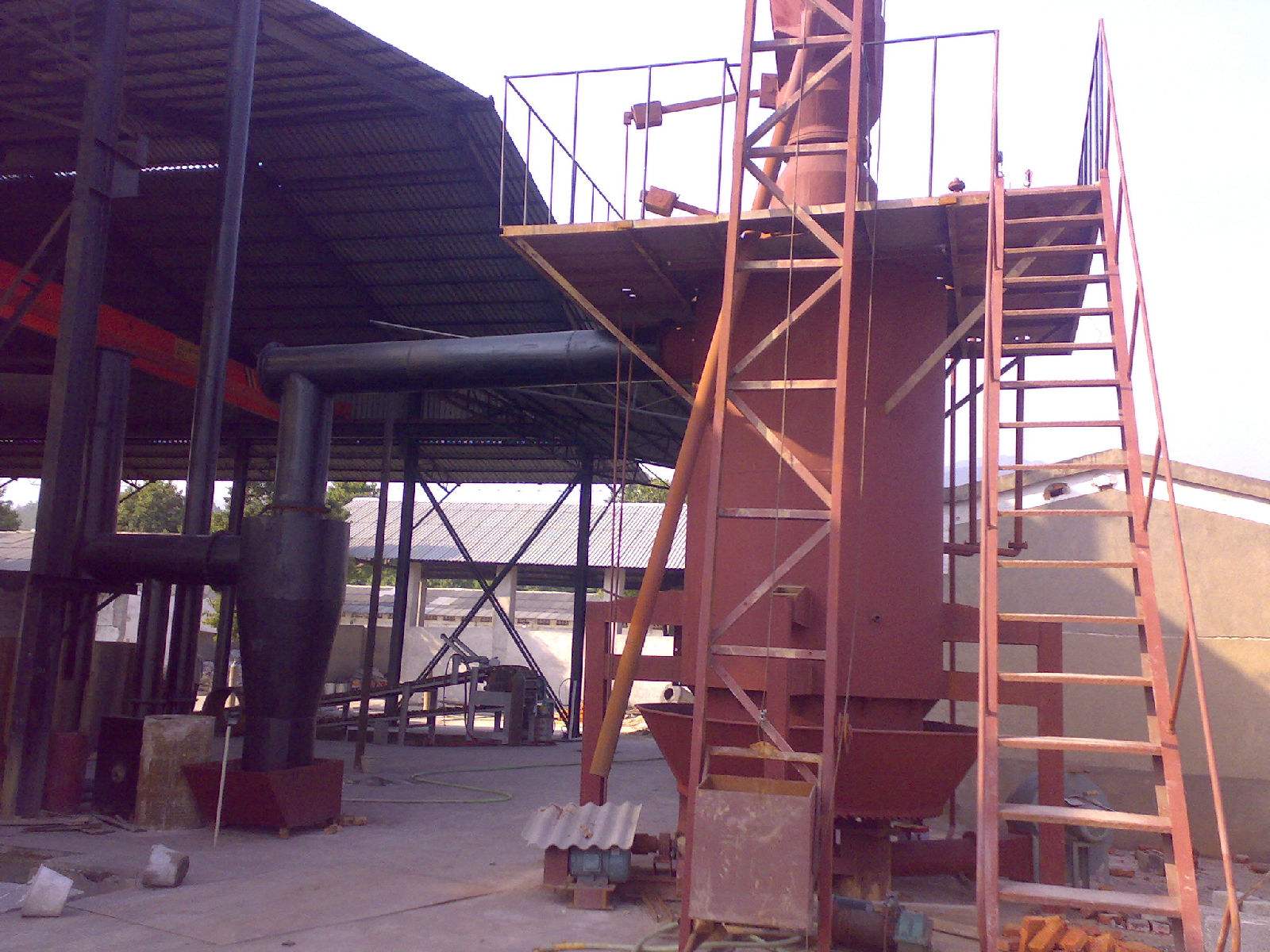

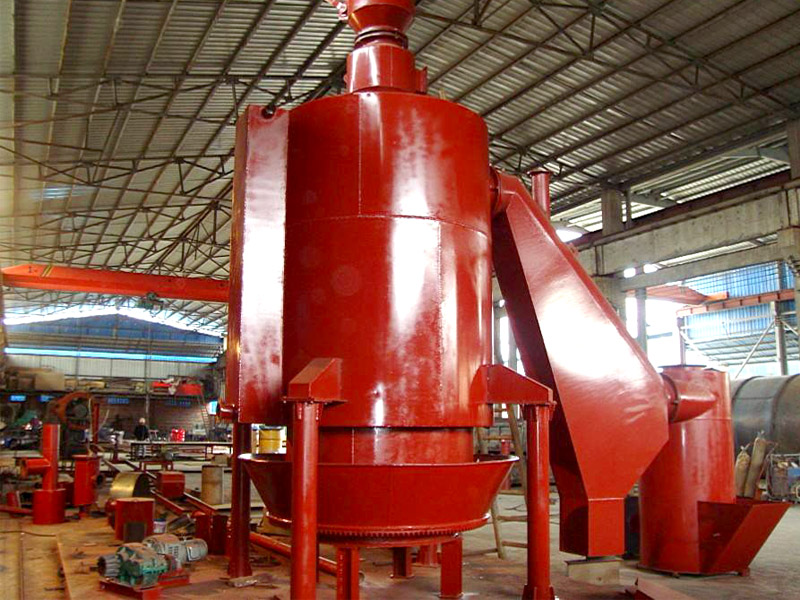

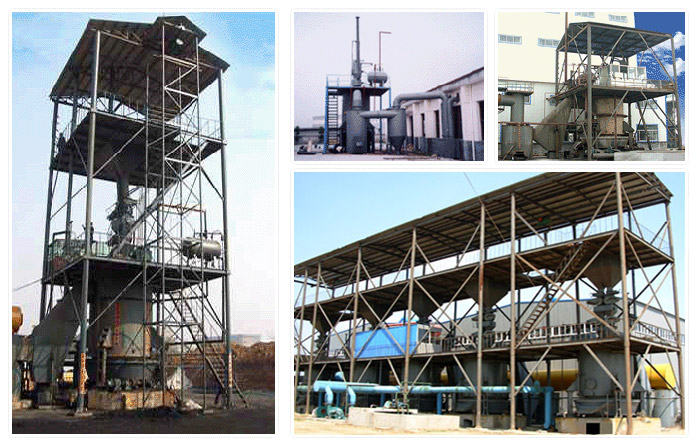

工藝流程:
由來自鼓風機的空氣與爐體自產0.294MPa的蒸汽混合成飽和空氣作為氣化劑,經止回閥通過煤氣爐底部進入煤氣爐內。塊煤經過破碎、篩選,粒度在25~50mm或50~100mm,由煤提升裝置經加煤裝置加入到煤氣爐內;在煤氣爐內產生的煤氣經過除塵器除塵后,通過煤氣管道輸送至用戶。
型 號 Type |
CG1Q1.0-21B |
CG1Q1.5-21B |
CG1Q2.0-21B |
CG1Q2.4-21B |
CG1Q2.6-21B |
CG1Q3.0-21B |
CG1Q3.2-21B |
CG1Q3.4-21B |
爐膛內徑 I.D.of chamber |
1000 |
1500 |
2000 |
2400 |
2600 |
3000 |
3200 |
3400 |
爐膛截面積(m2) Chamber cross-section area |
0.79 |
1.77 |
3.14 |
4.52 |
5.31 |
7.07 |
8.04 |
9.08 |
水套受熱面積(m2) Heat perception area of water jacket |
7.0 |
10.37 |
17.84 |
24.66 |
31.32 |
36.33 |
38.75 |
41.17 |
燃料層高度 Coal layer |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
火層高度 Ash layer |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
灰層高度 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
100~300 |
適用煤種 Applicable coal |
不粘結或弱粘結無煙煤、煙煤或焦炭,煤質符合GB9143要求 Non-caking or weak-caking anthracite, bituminous coal, coke |
|||||||
煤的粒度 Coal size |
13~25、25~50、30~80 |
|||||||
氣化劑 Gasifying agent |
空氣+水蒸氣 Air+Steam |
|||||||
耗煤量(Kg/h) Coal consumption |
180~260 |
400~480 |
600~900 |
900~1400 |
1000~1500 |
1500~2200 |
1700~2200 |
1800~2500 |
空氣消耗量(Nm3/Kg)煤 Air consumption |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
2.2~2.8 |
蒸汽消耗量(Kg/Kg)煤 Steam consumption |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
0.3~0.5 |
煤氣產量(Nm3/h) Gas output |
550~700 |
980~1400 |
1750~2800 |
2500~4000 |
3500~4800 |
4500~6500 |
5000~7000 |
6000~8000 |
煤氣熱值(KJ/m3) Net heating value |
5020~6060 |
5020~6060 |
5020~6060 |
5020~6060 |
5020~6060 |
5020~6060 |
5020~6060 |
5020~6060 |
煤氣出口壓力(kPa) Gas pressure |
<0.98 |
<0.98 |
<0.98 |
<0.98 |
<1.5 |
<1.5 |
<1.5 |
<1.5 |
煤氣出口溫度(℃) Gas temperature |
400~550 |
400~550 |
400~550 |
400~550 |
400~550 |
400~550 |
400~550 |
400~550 |
最大爐底鼓風壓力(kPa) Max.blast pressure |
2.0 |
2.45 |
3.5 |
3.5 |
4.0 |
6.0 |
6.0 |
7.0 |
飽和溫度(℃) Saturated temperature |
50~65 |
50~65 |
50~65 |
50~65 |
50~65 |
50~65 |
50~65 |
50~65 |
探火孔汽封壓力(MPa) Steam seal pressure of poking hole |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
0.25 |
水套蒸汽產量(kg/h) Steam products |
150 |
250 |
300 |
500 |
700 |
1000 |
1000 |
11000 |
水套蒸汽壓力(MPa) Inner steam pressure |
0.294 |
0.294 |
0.294 |
0.294 |
0.294 |
0.294 |
0.294 |
0.294 |
加煤方式 Feeding coal mode |
手動 Manual |
手動、自動 Manual ,Automatic |
||||||
加煤機驅動裝置 Coal feeding system |
雙鐘罩加煤 Bell charging |
雙鐘罩加煤、液壓加煤機 Bell charging , hydraulic charging |
||||||
灰盤轉速(r/h) Ash tray speed |
2 |
2.76 |
2.23 |
2 |
1.7 |
1.7 |
1.7 |
1.5 |
灰盤傳動電機功率 Ash tray driving power |
1.1 |
3 |
4 |
4 |
4 |
11×2 |
11×2 |
11×2 |
煤斗提升電機功率 Coal bucket lifting power |
1.1 |
1.1 |
1.1 |
2.2 |
2.2 |
3 |
3 |
3 |
排渣形式 Discharging ash mode |
濕式,自動排渣 *--干式,自動排渣 Automatically wet discharging ash *--Automatically dry discharging ash |
