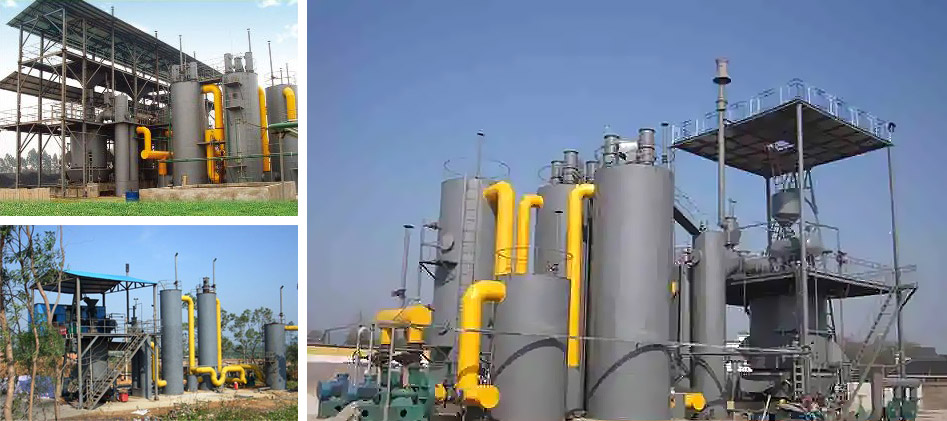

單段式煤氣發生爐冷煤氣站（無煙煤）
單段爐冷凈煤氣站（無煙煤）工藝流程：由煤氣發生爐生成的粗熱煤氣，溫度為500~600℃，進入雙豎管經循環水冷卻，將煤氣中的部分灰塵洗滌下來，從豎管下部的水封中排出，煤氣從豎管中出口，溫度約為80~90℃，進入洗滌塔進行冷卻和除塵，是煤氣溫度冷卻至35~45℃，再進入電氣濾清器進行除塵和捕出煤氣中焦油后，經煤氣加壓機加壓。捕滴器進一步脫去煤氣中的水分后，送往各用戶使用。

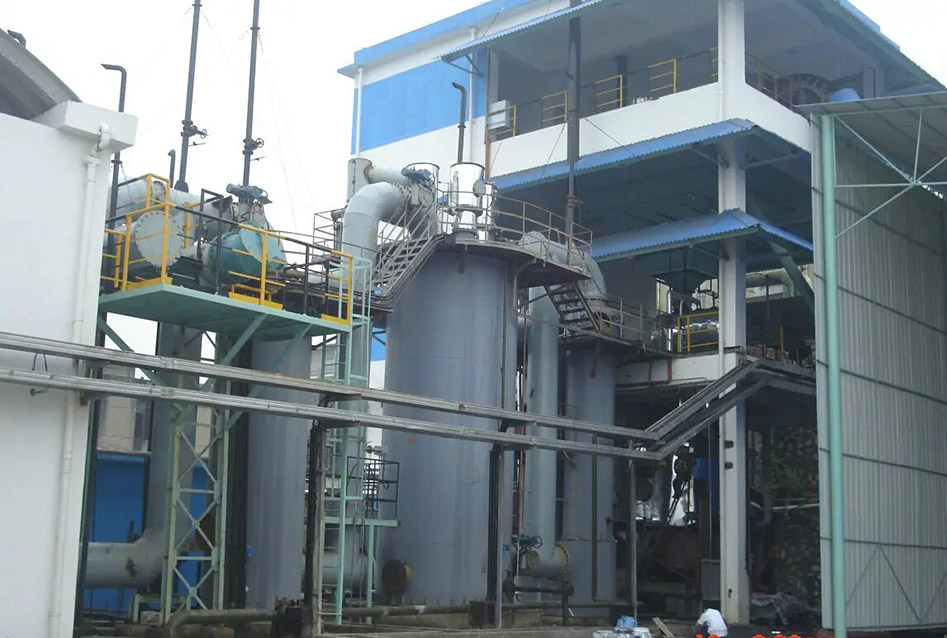

單段式煤氣發生爐冷煤氣站（煙煤）
單段爐冷凈煤氣站（煙煤）工藝流程：由煤氣發生爐生成的未凈化煤氣，溫度為500~600℃，進入雙豎管經循環水冷卻，將煤氣中的部分灰塵洗滌下來，從豎管下部的水封中排出，煤氣從豎管中出口，溫度約為80~90℃，進入Ⅰ級電捕焦油器捕出焦油，再進入洗滌塔進行冷卻和除塵，再進入Ⅱ級電氣濾清器進行除塵和捕出煤氣中焦油后，使煤氣溫度冷卻至35~45℃，經煤氣加壓機加壓。捕滴器進一步脫去煤氣中的水分后，送往各用戶使用。
